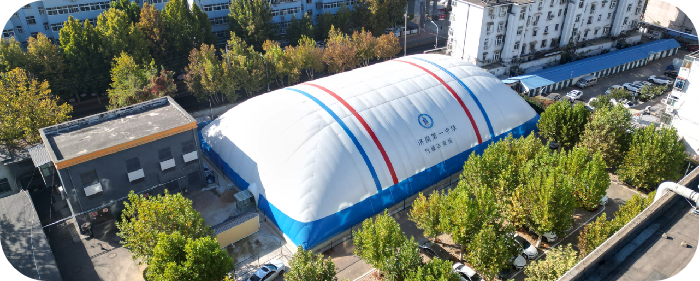

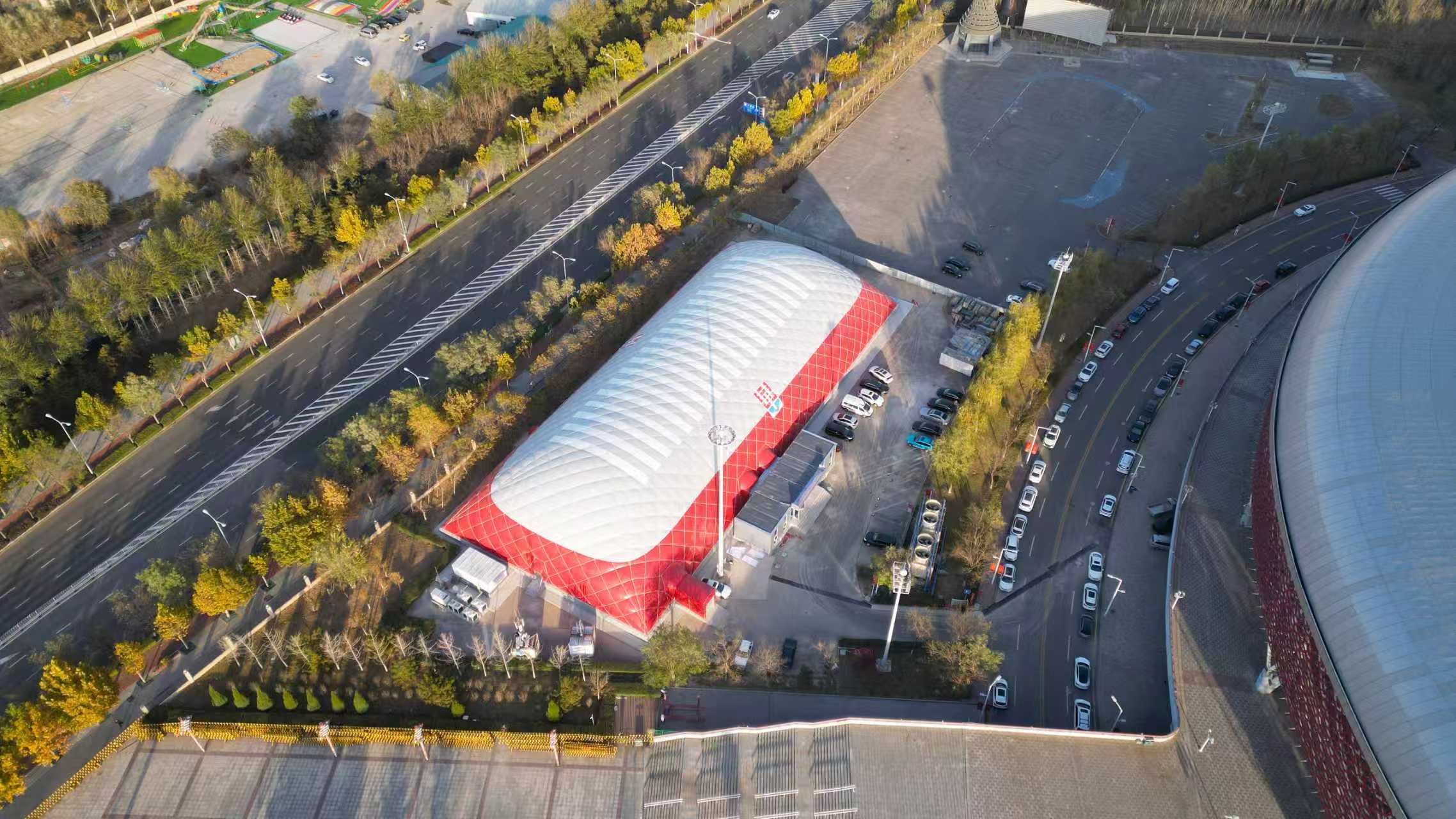

Edificio de Membrana Soportada por Aire AirBrother de 30x50m – Solución de Cúpula Modular de 1,500m²

El AirBrother 30*50m Air-Supported Membrane Building es una estructura de gran envergadura de alta seguridad, modular y de rápida entrega diseñada para uso multifuncional en interiores.Funcionamiento en un sistema de presión positiva interna continua (200 ∼ 300 Pa), esta solución arquitectónica sin columnas elimina la necesidad de pilares de acero tradicionales, creando un espacio interior brillante, abierto y altamente flexible.Diseñados tanto para operaciones temporales como semipermanentes, es la opción principal para estadios deportivos, pistas de carreras de RC cubiertas, salas de exposiciones y lugares de eventos.

La cúpula utiliza materiales de membrana arquitectónica de alto grado, lo que garantiza la longevidad y la seguridad en climas extremos.

• Material de la membrana:Tejido de poliéster recubierto de PVC de doble cara (recomendado 850 ‰ 1100 g/m2, grosor ~ 0,70 ‰ 0,90 mm).
• Vida útil objetivo:≥ 8 ∼ 10 años.
• Temperatura de funcionamiento:-20°C a +60°C. No hay más remedio.
• Calificación de resistencia a la llama:Cumple con la norma EN 13501-1 B-s1,d0 / B-s2,d0 o con la norma GB 8624 B1 (B1级).
• Resistencia al viento:Diseñados para velocidades de viento operativas ≥ 28 m/s.
• Capacidad de carga de nieve:Carga de nieve del techo ≥ 0,50 kN/m2 (con estrategia de aumento de la presión de nieve).

A. Sistema de apoyo de presión positiva
El suministro continuo de aire accionado por el ventilador mantiene una presión interna estable.Dispositivos de alivio de la sobrepresión, y alarmas de baja presión.

B. Sistema de ventilador redundante N+1
Para garantizar la seguridad del funcionamiento al 100%, el sistema emplea unConfiguración del ventilador redundante N+1Si un ventilador principal falla, las unidades de respaldo mantienen la presión requerida sin problemas mientras activan una alarma automática.

C. Protección de emergencia en caso de interrupción de la energía
Integrado con un plan de emergencia completo:

• Interfaz de suministro de energía de respaldo / generador.
• UPS (alimentador ininterrumpido) para la potencia de control.
• Alarmas audiovisuales y protocolos claros de evacuación del personal.

D. Diseño de las entradas de retención de presión
Para evitar una rápida pérdida de presión durante la entrada, la entrada principal utiliza esclusas de aire avanzadas.

• Lobby de la esclusa de aire / Lobby del amortiguador.
• Puertas giratorias / Puertas giratorias de alta velocidad / Sistema de doble puerta.

Interfaces de iluminación y colgantes
En la membrana interna se reservan puntos de sujeción y colgamiento confiables para soportar equipos ligeros.

• Capacidad de carga en un solo punto:≥ 25 kg.
• Aplicaciones:Sistemas de iluminación LED, conductos HVAC ligeros, gestión de cables e instalaciones de visualización.

Sistema de iluminación natural
La membrana exterior (blanco industrial o gris claro) equilibra la iluminación natural con el reflejo de calor.Las bandas opcionales de iluminación diurna transparentes o translúcidas se pueden integrar en el techo o los lados superiores para una iluminación mejorada.

Interfaces de HVAC y aire fresco
Las interfaces reservadas (DN500 DN800 redondas o rectangulares de 600*600 mm / 800*800 mm) están equipadas con bridas reforzadas y estructuras impermeables para facilitar la conexión a los sistemas de control ambiental.

Salidas de emergencia
Se recomienda un mínimo de 4 salidas de personal/de emergencia, optimizadas para los requisitos locales de evacuación contra incendios y seguridad.

• Sistema de anclaje:Utiliza sistemas continuos de vigas de cimiento/tierra, ranuras de sujeción y rieles de anclajeEstrictamente excluidas las bolsas de arena temporalesEl proveedor proporciona estimaciones detalladas de la fuerza de reacción y guías de preparación de obras civiles.
• Sistema de drenaje:Canales de drenaje perimetral continuos con puntos de drenaje fijados cada 10-15 metros.
• Control de la condensación:Para evitar la humedad en entornos de invierno / húmedos, la estructura soporta membranas de doble capa, revestimientos de aislamiento térmico, ventilación mecánica y diseños antigoteo.

AirBrother garantiza el pleno cumplimiento de las normas estructurales internacionales (En el caso de los vehículos de motor, la norma EN 13782, EN 1991-1-4/1-3) y las normas chinas (El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.)).

Los resultados estándar de los proveedores incluyen:

• Documentación de diseño:Planes de piso, dibujos de sección, planos de división de módulos y diseños de anclaje.
• Documento técnico:Las hojas de datos de los materiales, los informes de ensayos de resistencia a la llama, los resúmenes de los cálculos estructurales y las descripciones de la carga del viento/nieve.
• Documento de cotización:Precios detallados para módulos de membrana, puertas, sistemas de ventilación y control, envases y extras opcionales (HVAC, etc.).
• Datos de logística:Tamaños de embalaje, peso bruto total, volumen de CBM y compatibilidad con el envase.

• Eficiencia máxima del espacio:1, 500 m2 de espacio 100% libre de columnas para diseños interiores flexibles.
• Entrega rápida:La prefabricación modular permite acortar significativamente los períodos de construcción y un lanzamiento operativo más rápido.
• Seguridad superior y adaptación al clima:Soluciones dedicadas para vientos extremos, nieve, lluvia y fluctuaciones de temperatura.
• Bajo mantenimiento y expansibilidad:El diseño modular permite un mantenimiento parcial fácil. Las interfaces están reservadas para futuras expansiones, iluminación y exhibiciones de marca.

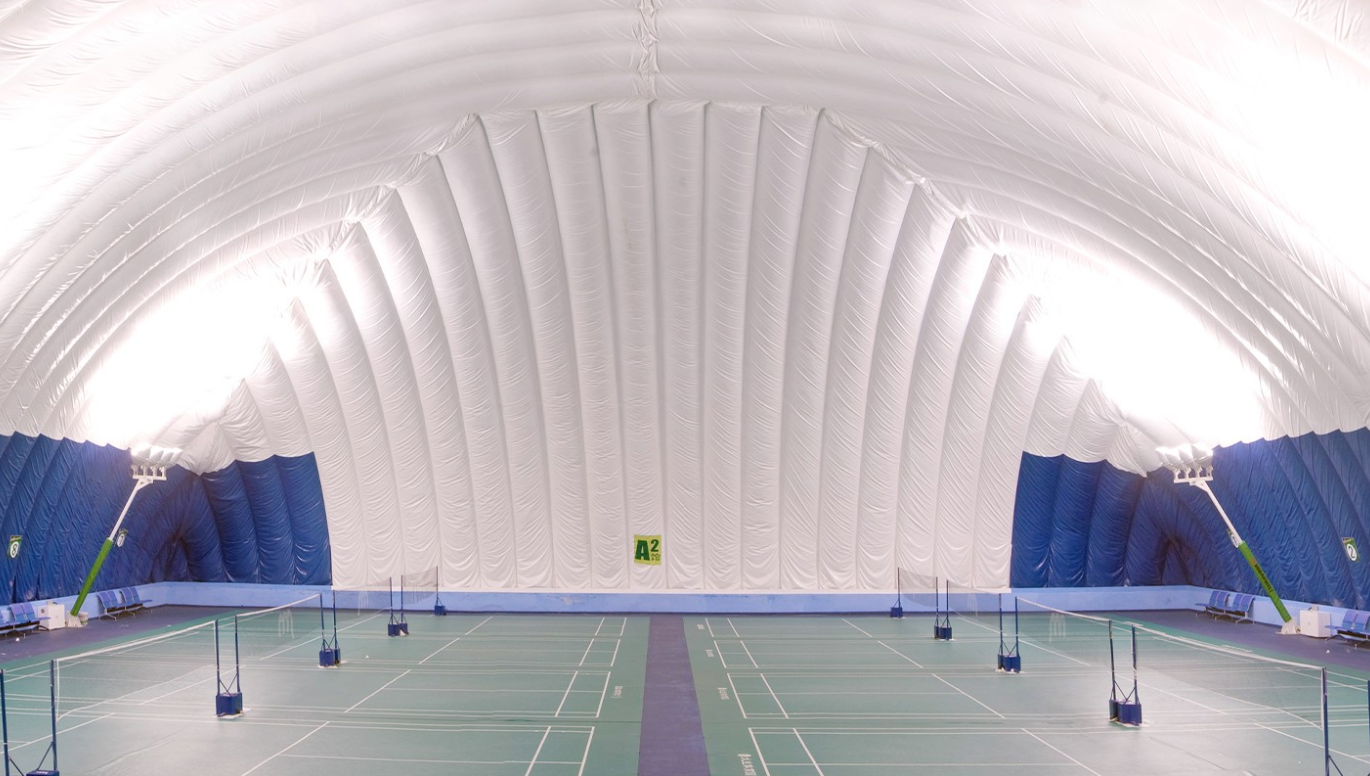

Ideal para:Las instalaciones interiores de gran extensión de alta seguridad que requieren un espacio flexible, incluidos:Pistas de bádminton y baloncesto,Estadios de carreras de RC, exposiciones y centros comunitarios multipropósito.

Para finalizar la propuesta a medida, se recomienda a los clientes que confirmen:

1. Escenario de uso previsto y zonificación funcional.
2. Requisitos finales para la altura de los laterales y del centro.
3. Normas locales de carga máxima de viento y nieve.
4. Necesidad de HVAC durante todo el año, deshumidificación o sistemas de calefacción.
5. Normas de aprobación de evacuación contra incendios y límites presupuestarios.
